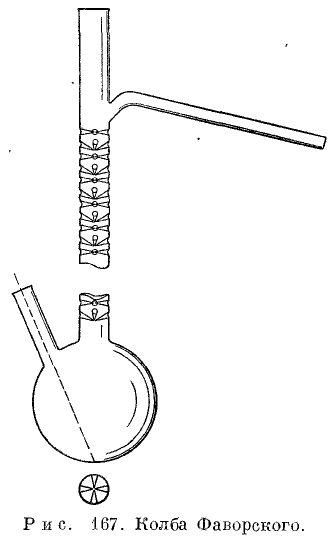

При проведении последовательного (дробного) фракционирования применяются обычные дефлегматоры лабораторного типа. Из них наиболее употребительным является «елочный» дефлегматор. В виде колбы Фаворского (рис. 167) он нашел широкое распространение во многих отечественных химических лабораториях. Этому распространению в значительной мере способствовала универсальность его применения для перегонок при обычном и пониженном давлениях, а также простота изготовления. Эффективность этого дефлегматора, однако, часто переоценивается — разделяющая способность его невелика. При длине наколки «елочки» в 20 смтакой дефлегматор обладает эффективностью, равной всего 1—2 теоретическим тарелкам. Увеличение высоты до 52 см позволяет повысить число теоретических тарелок (Ч.Т.Т.) в лучшем случае до 3,2. Значительно большего эффекта можно достигнуть, снабдив такой дефлегматор головкой полной конденсации. В этом случае максимальная разделяющая способность первого дефлегматора может достигать 4—5, а второго доходит до 6—7 Т.Т.

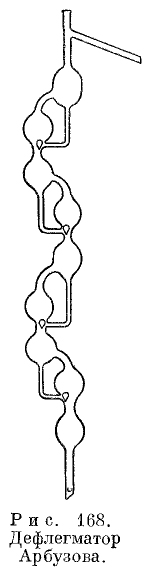

Вторым распространенным типом дефлегматора является дефлегматор Арбузова. Разделяющая способность его немногим отличается от предыдущего. При наличии 8 шариков диаметром в 4 см (рис. 168) его эффективность соответствует 1,5—3 Т.Т. Наличие головки полной конденсации позволяет повысить эффективность этого дефлегматора до 5—5,5 Т.Т.
Таким образом, одно лишь использование головки полной конденсации позволяет поднять максимальную эффективность обычных дефлегматоров примерно в 2 раза. В рабочих условиях эффективность их будет, естественно, несколько ниже.

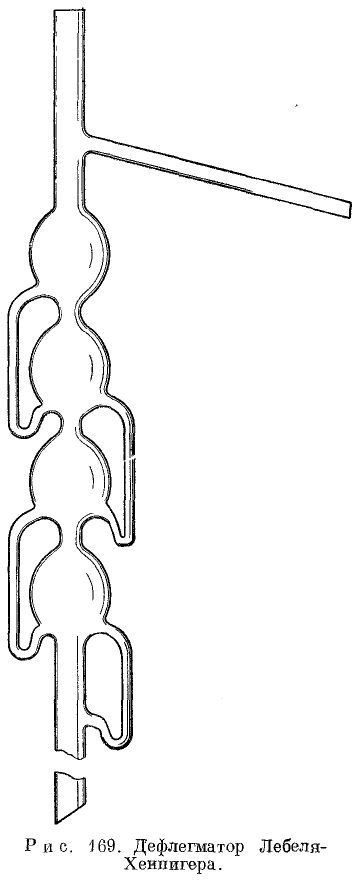

Во многих, особенно заводских, лабораториях применялся дефлегматор Лебеля-Хеннигера конструкции 1874 г. (рис. 169). В том виде, в каком он поступал в продажу, он не был пригоден для работы, так как его разделяющая способность мало чем отличалась от обычной простой трубки. Его можно было применять лишь при условии, если в шарики поместить стеклянные бусы или металлические сетки, прикрывающие входные отверстия для паров. В этом случае благодаря образованию некоторого количества флегмы, через слой которой вынужден барботировать поднимающийся снизу пар, его эффективность можно несколько улучшить.
Эти два дефлегматора (исключая Лебеля-Хеннигера), в особенности при наличии головки полной конденсации, увеличивающей их эффективность в 1,5—2 раза, являются незаменимыми подручными средствами экспериментаторов и могут быть использованы в тех случаях, когда не требуется особо тщательного разделения. Применение повторных перегонок может, естественно, несколько улучшить степень разделения, особенно в тех случаях, когда температуры кипения компонентов достаточно сильно разнятся между собой (40—50°).
Что касается дефлегматора Лебеля-Хеннигера, то он вряд ли может быть рекомендован для каких-либо операций.
|
