Примечание 28

Прочие конструкции насосов

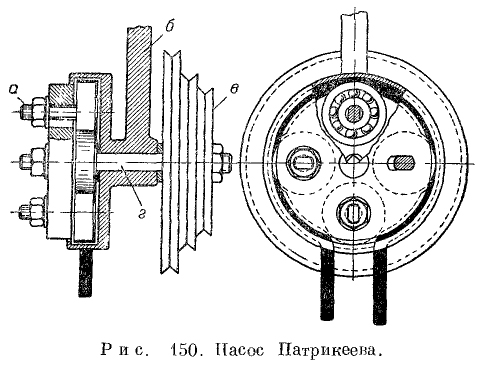

Кроме описанных выше общеупотребительных насосов, в ряде работ описаны оригинальные конструкции насосов, не относящиеся ни к одному из перечисленных выше типов. Два таких насоса были описаны Патрикеевым и Залогиным. Оба они могут быть использованы и как откачивающие — вакуумные для газов, и как циркуляционные — для жидкостей и газов. При использовании в качестве циркуляционных они благодаря своей конструкции позволяют избегать контакта с маслом, ртутью или водой, который неизбежен в циркуляционных насосах обычного типа. На рис. 150 представлен насос системы Патрикеева. В основу его конструкции положен следующий принцип. Если по резиновой трубке катить колесо, которое бы сжимало стенки резины вплотную, то по мере движения колеса впереди него будет возникать некоторое давление, а сзади — разрежение.

Рис. 150. Насос Патрикеева

В описываемом насосе Патрикеев, удачно использовав этот принцип, конструктивно разрешил вопрос непрерывности откачки, поместив резиновую трубку в плоский диск, снабженный бортиками, к которым трубка
прижимается четырьмя спаренными шарикоподшипниками. Эти подшипники укреплены на крестовине, посаженной на центральной оси диска г. Каждый из шарикоподшипников может передвигаться по крестовине благодаря имеющимся в ней прорезям и укрепляется на нужном расстоянии от оси при помощи гаек а. Этим путем осуществляется регулировка прижимания шарикоподшипников к резиновой трубке, независимо от диаметра последней. В бортике диска имеются два отверстия, через которые выводятся концы резины. Один из концов, связанный с эвакуируемым прибором, должен быть хорошо закреплен, так как в противном случае при вращении шарикоподшипников он будет втянут в диск.

На оси диска г помещен шкив в, связанный с электромотором ременной передачей. Насос можно укрепить на обычном лабораторном штативе посредством штока б, а па подставке штатива поместить электромотор мощностью 25—50 Вт. Скорости вращения регулируются обычным реостатом.

Основное, на что должно быть обращено особое внимание, — это выбор качественного каучука. Хорошая, гибкая резиновая трубка может работать месяцами, не требуя смены.

При диаметре резиновой трубки 4 мм и толщине стенок 2 мм насос, работая со скоростью 500—600 об/мин будет обладать производительностью 150 л/час.

Между резиновой трубкой и шарикоподшипниками можно поместить тонкую, гибкую стальную пластинку, которая предохранит резину от стирания.

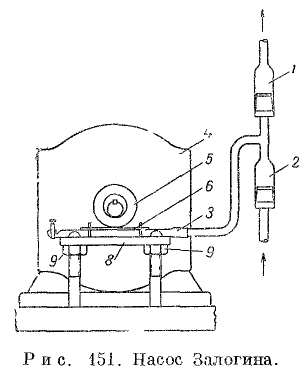

Второй насос (рис. 151), работая по тому же принципу сжатия резиновой трубки, конструктивно несколько отличается от первого. Здесь сжатие достигается посредством одного шарикоподшипника 5, эксцентрично посаженного на ось мотора 4. Вся конструкция состоит из двух клапанов — напорного 1 и всасывающего 2, отрезка резиновой трубки 3, лежащей на подставке 8, и стальной пластинки 6, помещенной между подшипником и трубкой. Регулировка прижимания подшипника к трубке (определяющая производительность насоса) достигается изменением высоты подставки при помощи гаек 9.

Рис. 151. Насос Залогина

Насос описанной конструкции может перекачивать несколько литров жидкости в минуту.

Конструкция клапанов (рис. 152) весьма проста и не требует объяснения. Оба эти насоса очень просты для изготовления.

Рис. 152. Клапан к насосу Залогина: 1 — резиновая пробка; 2 — надрез; 3 — отверстие, просверленное пробочником

Кроме этих насосов, был предложен ряд стеклянных насосов поршневого типа, конструкции которых изложены в оригинальных статьях.
