Примечание 23

Один из наиболее простых и распространенных типов реле представлен на рис. 147. Размыкание тока в нем производится в стеклянной «свинке», наполненной ртутью и каким-либо инертным газом.

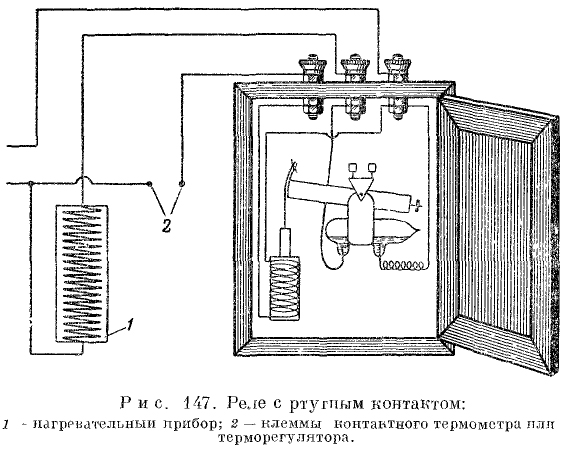

Рис. 147. Реле с ртутным контактом: 1 – нагревательный прибор; 2 — клеммы контактного термометра или терморегулятора

Описание схем устройства, настройки и применения реле приводится в различных руководствах и статьях. Для прерывания токов невысоких мощностей можно применять также терморегуляторы с биметаллической пластинкой.

В тех случаях, когда приходится иметь дело с экзо- или эндотермическими реакциями, регулировка температуры реакционной зоны с помощью обычных терморегуляторов становится затруднительной. В таких случаях можно использовать изотермическое реле системы В. В. Патрикеева. Эта остроумная конструкция (рис. 148) состоит из стеклянного баллончика, изготовленного из воронки с впаянным стеклянным фильтром, подвешенного к обычному реле с меркоидом. В воронку влито такое количество ртути, которого при включенном реле достаточно для покрытия всей поверхности фильтра, а при выключенном реле — недостаточно (часть фильтра остается открытой). Этот баллончик включается в систему, подающую в реакционную зону газ или жидкость. При изменении температуры в реакционной зоне реле при помощи баллончика включает или выключает подачу этих веществ. Эта конструкция может быть использована и в ряде других случаев.

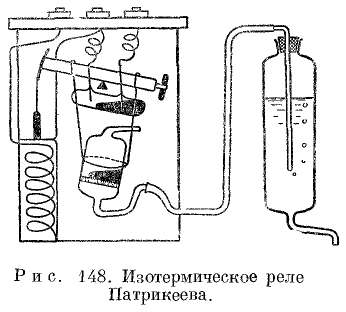

Рис. 148. Изотермическое реле Патрикеева
