2.3.5. Техника вакуумной работы

К вакуумной технике относятся многочисленные вспомогательные приемы, уже описанные ранее: обращение с резиновыми пробками, герметизация шлифов.

Укажем еще некоторые особые приемы. Рекомендуется неконденсирующиеся газы, такие, как водород, метан и окись углерода, сжигать после добавления кислорода путем пропускания над платиновым контактом, нагреваемым в электрической печи. При работе с чистыми газами применяют ртутные газометры с обратными вентилями, непроницаемыми для ртути, но пропускающими газы.

Вакуумные краны все время реконструируются, причем главное внимание направлено на то, чтобы избежать применения органических смазок. Можно применять краны, запираемые ртутью, но в большинстве случаев вполне удовлетворяет и стойкая апиезоновая смазка. Чтобы устранить выскакивание крана, используют атмосферное давление (рис. 31).

Рис. 31. Вакуумный кран

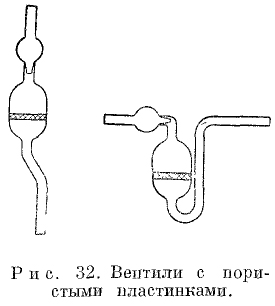

Часто бывают полезны предохранительные вентили, препятствующие проникновению внешнего воздуха, но позволяющие выпускать излишний газ наружу. Такие вентили сначала были предложены Штоком, а затем стали применять стеклянные пористые пластинки (рис. 32).

Рис. 32. Вентили с пористыми пластинками

Запорные вентили, предохраняющие от засасывания ртути, работают по тому же принципу, как и вентили для водоструйных насосов.

В лабораториях, где приходится много работать с различными насосами, целесообразно соединить в одну установку водоструйный, масляный и ртутный насосы.

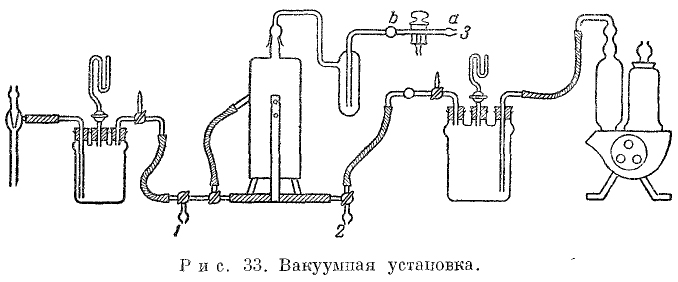

Рис. 33. Вакуумная установка

На рис. 33 показана установка, которой пользовался автор. Кран 1 используется для отсасывания при фильтровании и для перегонок с водоструйным насосом. Кран 2 ведет к масляному насосу, которым пользуются для выкачивания эксикаторов и при перегонке.

Как водоструйный, так и масляный насосы могут попеременно применяться в качестве форвакуумных насосов для ртутных пароструйных насосов. Часто бывает практичным сначала быстро создать вакуум с помощью масляного насоса, а потом перейти на отсасывание водоструйным насосом. Двухходовой кран между а и b с широким отверстием служит для впуска воздуха в систему. Шлиф b предназначен для присоединения вакуумных манометров, имеющих нормальный шлиф.

При отсутствии надобности шлифы закрываются притертой пробкой.

Между предохранительной склянкой для масляного насоса и линией присоединения к прибору включают поглотительную башню с хлористым кальцием и активированным углем, не изображенную на чертеже.
