1.3. Вспомогательные материалы и части приборов

Материалами для вспомогательных приспособлений, служащих для сборки аппаратуры в органических лабораториях, являются главным образом железо и дерево. Недавно были проведены опыты применения легких металлов, которые могут хорошо использоваться там, где отсутствуют пары кислот, например, при работах с органическими веществами.

1.3.1. Штативы и их части

Штативы бывают на плоской подставке и трехногие. Дешевые штативы на плоской подставке служат для более легких и не особенно высоких приборов. Тяжелые и особенно высокие штативы лучше делать на треножнике, так как он обеспечивает наибольшую устойчивость. Нужно следить за тем, чтобы стержень штатива был хорошо обработан, так как иначе перестановка зажимов вызывает затруднения.

Обычно кольца для штатива неподвижно соединены с муфтой. Только в специальных случаях кольцо с поперечным стержнем рекомендуется снабжать подвижной муфтой.

Двойные муфты. Часто муфты для штативов изготовляются с недостаточной тщательностью, так что сборка сложных приборов, особенно с жесткими шлифами, делается почти невозможной. Простейшая форма поэтому является наилучшей. Автор особенно предубежден против крестообразно просверленных муфт, которые употребляются в редких случаях для закреплений параллельно штативу. Для этого лучше применять согнутый под прямым углом стержень. Зажимы для штативов приготовляются различных размеров.

Лапки более мелких зажимов целесообразно оклеивать корковой пробкой. На пальцы зажимов больших размеров надеваются куски резиновых трубок с не особенно толстыми стенками. Винтовая нарезка часто бывает недостаточно смазана, а стержни зажимов часто выточены не точно цилиндрически, что чрезвычайно затрудняет укрепление.

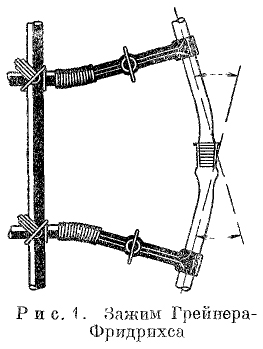

В специальных зажимах для сборки аппаратуры со шлифами стержень прерывается короткой пружиной из стальной проволоки (обычно неправильно называемой спиралью), так что зажимы достаточно эластично поддаются отклонениям по горизонтали и по вертикали (при разности высот) (рис. 1). Эти зажимы отлично оправдали себя и могут быть рекомендованы также и для других целей.

Рис. 1. Зажим Грейнера-Фридрихса

Такие пружинные зажимы благодаря своей эластичности компенсируют неточности сборки. Очень точное регулирование в любом направлении допускают шаровые шарнирные муфты даже при менее точной подгонке штативов и муфт в других частях прибора. Правда, на подгонку вследствие особенностей конструкции приходится затрачивать больше времени.

Кроме постоянно используемых зажимов для штативов, в продаже существует много других вспомогательных приспособлений, без которых большей частью можно обойтись. Из них мы назовем только вилку и лиру. Штативная вилка может быть пригодна для подвешивания термометров и т.п., для поддержки проводки резиновых трубок. Лира служит для подвешивания уравнительных груш.
